Módulo de placa de controlador L298N, robot de coche inteligente, motor paso a paso L298, placa de pruebas peltier, potencia alta, 1 unidad

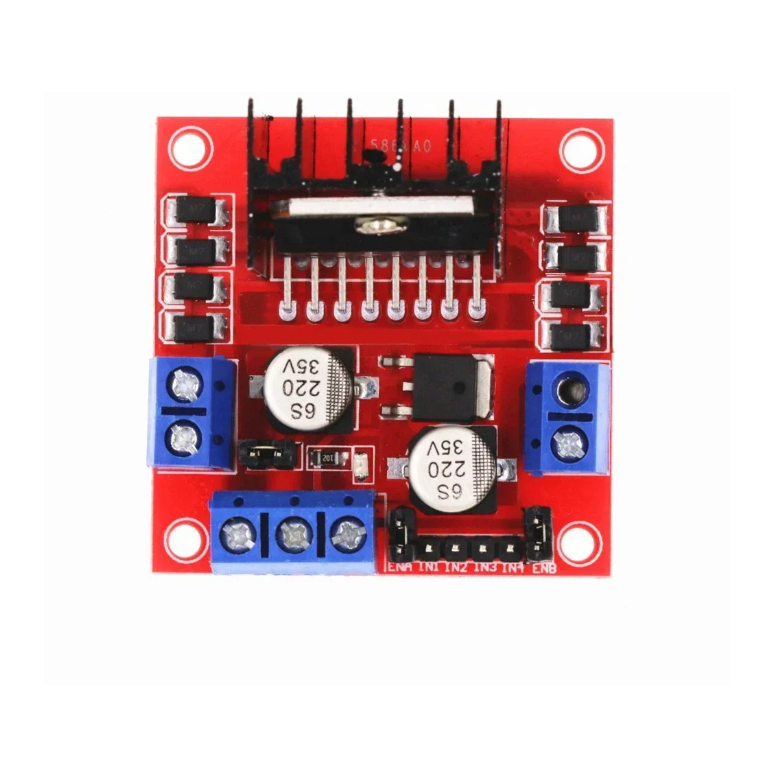

Descripción del producto: L298N

Nombre del módulo: módulo de accionamiento de motor de puente H dual
Chip de control principal: L298N
Voltaje lógico: 5V
Corriente lógica: 0mA-36mA
Temperatura de almacenamiento: -20 °C A + 135 °C
Peso: 30g
Modo de funcionamiento: Unidad de puente H (dual)
Voltaje de conducción: 5V-35V
Corriente de conducción: 2A (Puente único MAX)
Potencia: 25W
Dimensión externa: 43*43*27mm

Características del producto

★Este módulo utiliza el L298N de ST como Chip controlador principal, que se caracteriza por una fuerte capacidad de conducción, baja generación de calor y una fuerte capacidad antiinterferencia.

★Este módulo puede usar el 78M05 incorporado conduciendo la parte de la fuente de alimentación del trabajo de energía, pero para evitar daños en el chip regulador de voltaje, cuando utilice un voltaje de accionamiento de más de 12V, utilice la fuente de alimentación lógica externa de 5V.

★Este módulo utiliza condensadores de filtro de alta capacidad y diodos de protección de corriente continua, que pueden mejorar la fiabilidad.

Precaución:

1. Cuando el voltaje de su unidad (el diagrama anterior identifica la entrada de 12V, el rango de entrada real aceptable es de 7-12V) es de 7V-12V, puede habilitar la fuente de alimentación lógica de 5V a bordo, cuando se utiliza la fuente de Alimentación de 5V a bordo, la interfaz en el + 5V
Cuando se utiliza el suministro de 5V a bordo, no es necesario introducir el suministro de + 5V en la interfaz, pero puede extraer 5V para uso externo. (¡Esta es una aplicación normal!)

2. Cuando el voltaje de la unidad es superior a 12V, inferior o igual a 24V (el manual del chip puede admitir hasta 35V, pero según la experiencia del soporte de voltaje de aplicación conservadora general 298).

(El manual del chip sugiere que puede soportar hasta 35V, pero según la experiencia, ¡el soporte de voltaje de aplicación Conservador general de 298 a 24V ya es muy impresionante!) cuando, por ejemplo, para conducir el voltaje nominal de

18V, por ejemplo, para accionar un motor con un voltaje nominal de 18V. Primero, debe quitar la tapa del puente que habilita la salida de 5V incorporada. Luego, el puerto de salida de 5V se conecta externamente a la habilitación de 5V.

5V enable es una señal de control con un nivel de 5V. Cuando esta entrada de señal es válida y la fuente de alimentación en el módulo del controlador del motor es normal, el módulo del controlador del motor emitirá corriente. De lo contrario, incluso si la fuente de alimentación es normal, no hay corriente en el motor.
El voltaje se suministra al circuito lógico interno de L298N. (¡Este tipo es una aplicación poco convencional de accionamiento de alto voltaje!)

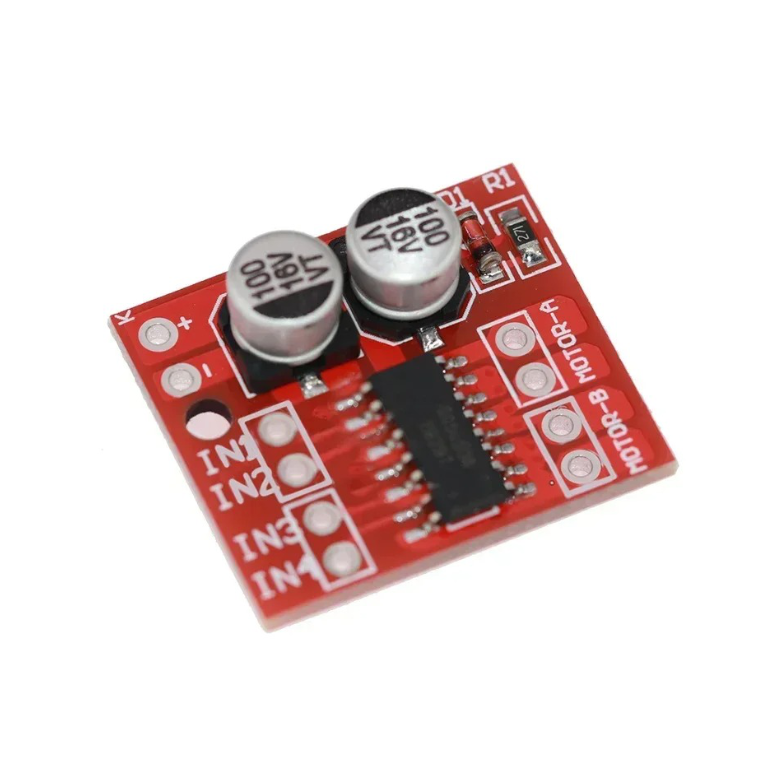

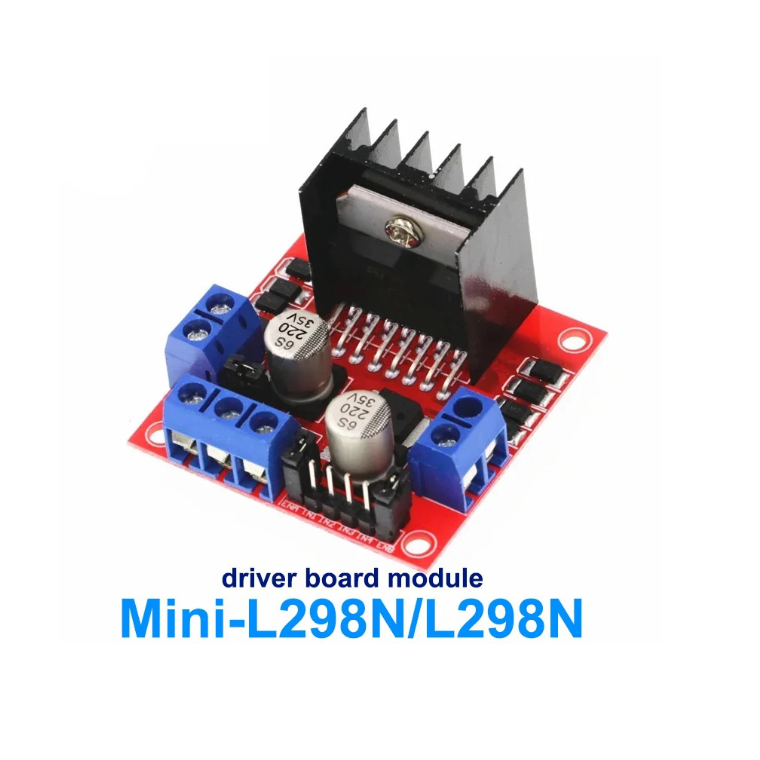

Mini-L298N

Descripción: el módulo de accionamiento del motor es muy adecuado para su uso en coches inteligentes alimentados por batería, coches de juguete, robots, etc., voltaje de alimentación 2V ~ 10V, puede conducir dos motores de CC o motores paso a paso bifásicos de 4 cables al mismo tiempo, se puede realizar en las funciones de avance y retroceso y velocidad, La corriente de cada circuito puede ser de hasta 1.5A de corriente sostenida, la corriente máxima de hasta 2.5A, con protección térmica y se puede restaurar automáticamente.

Parámetros del producto

1 、 Motor de puente H de doble circuito, puede conducir dos motores de CC o un motor paso a paso bifásico de 4 cables al mismo tiempo;
2. Voltaje de fuente de alimentación del Módulo 2V-10V.
3. Voltaje de entrada del terminal de señal 1,8-7V;
4, corriente de funcionamiento de un solo canal 1,5 A, corriente máxima de hasta 2,5 A, corriente de espera baja (menos de 0,1 uA);
